电子发烧友网 > RF/无线 > 正文

在汽车行业中 天线一般是由FAKRA系列来体现的

2018-12-14 16:39 ? 次阅读
同一天,日本防卫省还任命空自原航空幕僚监部副幕僚长丸茂吉成为航空幕僚长、空自原航空开发试验集团司令荒木文博为航空幕僚监部副幕僚长、空自原航空幕僚监部作战支援与情报部长上之谷宽为西南航空方面队司令、空自原航空幕僚监部装备计划部长井上浩秀为航空开发试验集团司令。

汽车天线是拦截发射台发射的高频电波并传输给汽车收音机、车载电话或无线电导航设备的接收机,以对载波解调的装置。在汽车行业中,天线一般是由FAKRA系列来体现的。

所谓FAKRA,是2000年时,由德国车厂为首的欧美12家车厂,共同推出的一种汽车用音响与天线规格接头,最多有40pin。一般的FAKRA需要满足美国USCAR 和德国FAKRA 汽车标准。FAKRA具有高性能、经济有效的射频特性等特性。

FAKRA的应用一般为:

远程信息处理应用

– GPS

– 无线电

– 电视

– 手机

– WiFi

– Bluetooth

– 无钥进入系统

其他市场

– SDARS

– 智能电网

关于FRKRA, 很多供应商有对应的产品系列。主要的有Rosenberger, TEMolex等。Rosenberger是比较常见,权威的FRKRA生产供应商,我就以RosenbergerFAKRA系列给大家简单介绍一下。下图是RosenbergerFRKRA系列的型腔图,主要是以下面的产品为主。

在汽车行业中 天线一般是由FAKRA系列来体现的

Coding A: 无幻影支持的DAB(数字音频广播)/无线电设备。塑壳颜色为黑色。

Coding B: 有幻影支持的DAB/无线电设备。塑壳颜色为白色。

Coding C: GPS全球(卫星)定位系统。塑壳颜色为蓝色。

Coding D: GSM(全球移动通信系统)手机全球移动通信系统。塑壳颜色为葡萄紫。

Coding E:电视1,CodingF:电视2。塑壳颜色分别为绿色与棕色。

Coding G: 远程控制/无钥进入系统,塑壳为灰色。

Coding H: GPS,塑壳为紫色。

Coding I: 无线电控制停车加热,塑壳为米色。

Coding K: 具有中频(IF)的无线装置。塑壳颜色为咖喱黄。

Coding L, M, N: 未定义。塑壳颜色分别为:胭脂红,粉橙色,粉绿色。这3个Coding,我们可自行定义,方便客户选择。

Coding Z:中性编号。塑壳为水蓝色,传说中的万能型,可以适用于所有的Coding, 但是ZCoding 一般只用在测试接口上。所以说,其他型号缺料时,我们可以临时用CodingZ来偏差。在一些特殊情况下(不建议),可以将其他Coding磨成Z型来满足装配。

连接器的颜色符合RAL颜色系列,当然在生产过程中,细微的颜色差异也是可以接受的。

所以我们可以根据Coding与颜色来判定各个天线的功能,这样可以很好的方便我们维修与定义。作为线束供应商,我们不单单只是了解生产与制造,还应明白其含义。至少,我们看到一个天线的连接器,应该知道它的功能。

对于天线所用的线缆,为同轴线缆(单芯屏蔽线)。小编刚好负责Volvo的线束项目,就以Volvo的同轴线缆给大家介绍一下,一般OEM的同轴线缆大同小异。

Volvo Fl09:

在汽车行业中 天线一般是由FAKRA系列来体现的

Do: 线缆的直径

1:线缆内部的芯线的铜导体

2:线缆内部的芯线的绝缘层

3:线缆内部的铝箔屏蔽层

4:镀锡铜导体的编织物

5: 线缆外部的外皮

然后,在芯线上剥皮压接端子,插入塑壳,及最终的成品就会完成。

技术专区

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播
收藏 人收藏
分享:

评论

相关推荐

易福门新型RFID天线进一步完善了原有的产品种类

易福门拥有市场上种类最齐全的IO-Link传感器, 新型RFID天线进一步完善了原有的产品种类。RF...

发表于 2018-12-14 10:39 ? 45次阅读
易福门新型RFID天线进一步完善了原有的产品种类

这个电路的作用是什么?射频调幅电路

发表于 2018-12-14 16:54 ? 17次阅读
这个电路的作用是什么?射频调幅电路

氮化镓和MMIC及射频SoC推动5G无线更快发展

在半导体层面上,硅基氮化镓的主流商业化开启了提高射频功率密度、节省空间和提高能效的大门,其批量生产水...

发表于 2018-12-14 09:36 ? 48次阅读
氮化镓和MMIC及射频SoC推动5G无线更快发展

射频电路PCB设计

发表于 2018-12-14 17:01 ? 23次阅读
射频电路PCB设计

高速电路去耦和旁路特性

发表于 2018-12-14 15:59 ? 17次阅读
高速电路去耦和旁路特性

Qorvo首次展示适用于n41频段的射频前端模块

此外,随着5G时代通信性能要求日趋严苛和RF复杂程度不断提高,Qorvo专有的LowDrift?和N...

发表于 2018-12-14 11:38 ? 216次阅读
Qorvo首次展示适用于n41频段的射频前端模块

射频电路板抗干扰设计

发表于 2018-12-14 11:03 ? 51次阅读
射频电路板抗干扰设计

PCB多层板等离子体处理技术

发表于 2018-12-14 16:00 ? 25次阅读
PCB多层板等离子体处理技术

准确测量示波器噪声的三条规则

发表于 2018-12-14 14:48 ? 194次阅读
准确测量示波器噪声的三条规则

N3833A demage射频分配开关停止服务

发表于 2018-12-14 10:45 ? 43次阅读
N3833A demage射频分配开关停止服务

8640M射频部分操作和维修手册

发表于 2018-12-14 10:14 ? 27次阅读
8640M射频部分操作和维修手册

解答场强仪如何测量如何使用

场强仪器通常是指用于测试场强的仪器。 场强计的大小是V / m的单位,其包含长度单位m。 原则上,电...

发表于 2018-12-14 09:58 ? 59次阅读
解答场强仪如何测量如何使用

全球卫星导航系统的IP解决方案

物联网(IoT)有望让我们的世界变得更加的智能、互联以及高效。然而,如果要将这些都实现的话,那么其背...

发表于 2018-12-14 17:15 ? 817次阅读
全球卫星导航系统的IP解决方案

420-470 MHz频带低功耗射频设备的去耦和布局技术

发表于 2018-12-14 17:03 ? 107次阅读
420-470 MHz频带低功耗射频设备的去耦和布局技术

高频电路和射频电路的区别

发表于 2018-12-14 15:55 ? 36次阅读
高频电路和射频电路的区别

深度剖析十种液位开关工作原理及应用

浮球液位开关结构主要基于浮力和静磁场原理设计生产的。带有磁体的浮球(简称浮球)在被测介质中的位置受浮...

发表于 2018-12-14 14:38 ? 323次阅读
深度剖析十种液位开关工作原理及应用

站点先生受困库房,占地危机如何化解

第一次是全球3G建设刚启动,运营商发现机房快被2G机柜占满了,留给3G机柜的地方不够。那一次他“分”...

发表于 2018-12-14 16:48 ? 768次阅读
站点先生受困库房,占地危机如何化解

韦尔股份确认收购芯能投资、芯力投资,将带动企业总...

韦尔股份(603501)发布公告称,公司拟通过云南产权交易所参与竞买瑞滇投资持有的深圳市芯能投资有限...

发表于 2018-12-14 14:40 ? 548次阅读
韦尔股份确认收购芯能投资、芯力投资,将带动企业总...

对现有微带结构的抗金属标签天线进行小型化改进设计...

射频识别(Radio Frequency Identification,RFID)[1]是一种非接触...

发表于 2018-12-14 11:23 ? 81次阅读
对现有微带结构的抗金属标签天线进行小型化改进设计...

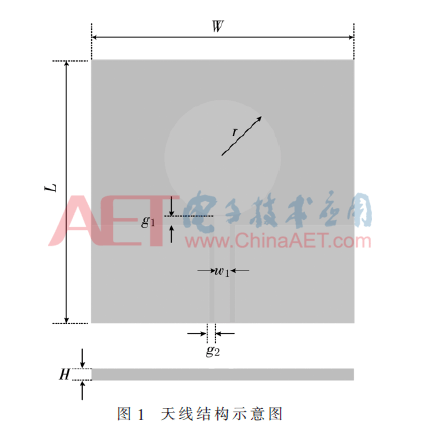

一款适用5G通信系统的小型超宽频带的MEMS单极...

随着高速集成电路的急速发展,无线通信系统的广泛应用,电子设备朝着小型化、集成化的方向发展。而柔性电子...

发表于 2018-12-14 11:15 ? 93次阅读
一款适用5G通信系统的小型超宽频带的MEMS单极...

我国大科学装置“人造太阳”取得重大突破

东方超环(EAST)是等离子体所自主设计、研制并拥有完全知识产权的磁约束核聚变实验装置,是世界上第一...

发表于 2018-12-14 15:17 ? 351次阅读
我国大科学装置“人造太阳”取得重大突破

RF为何是千禧一代的理想从业领域呢?

为何 RF 是属于千禧一代理想的从业领域?一起来听听我们这位同事的看法:Alexis Mariani...

发表于 2018-12-14 11:32 ? 686次阅读
RF为何是千禧一代的理想从业领域呢?

Silicon Labs 的CEO被评为年度最佳...

ASPEAORE亚太区总经理兼WEAA评审小组主席张毓波表示:“Tyson先生以工程师和物联网开拓者...

发表于 2018-12-14 11:25 ? 519次阅读
Silicon Labs 的CEO被评为年度最佳...

飞机上有哪些天线通信技术

发射期间,话筒音频和PTT 信号经REU进入HF收发机。收发机用话筒音频调制由收发机产生的RF 载波...

发表于 2018-12-14 08:48 ? 366次阅读
飞机上有哪些天线通信技术

为降低生产成本 苹果2019年预计只保留LCP天...

知名分析师郭明池近日表示,苹果在2019年新款iPhone中将使用与现在不同的天线技术,苹果的这个举...

发表于 2018-12-14 17:40 ? 196次阅读
为降低生产成本 苹果2019年预计只保留LCP天...

当今的射频半导体格局正在发生变化 - 为什么?

当今的半导体行业正在经历翻天覆地的变化,这主要是由于终端市场需求变化和重大整合引起。几十年前,业内有...

发表于 2018-12-14 17:38 ? 2550次阅读
当今的射频半导体格局正在发生变化 - 为什么?

全球射频前端市场总规模呈现稳定增加趋势

从滤波器的技术难点和趋势来看,杨清华认为,SAW滤波器将维持小型片式化趋势。目前滤波器封装主要由日本...

发表于 2018-12-14 15:49 ? 604次阅读
全球射频前端市场总规模呈现稳定增加趋势

2019款新iPhone将从LCP天线过渡到改良...

自iPhone X引入刘海屏,屏占比增加的同时也对手机天线的布局提出考验。对于如何在有限的净空区内保...

发表于 2018-12-14 08:58 ? 351次阅读
2019款新iPhone将从LCP天线过渡到改良...

2018TowerJazz全球技术研讨会美国站的...

该流程无缝集成在Cadence Virtuoso平台中,并使用Xpeedic加速矩量法引擎和人工神经...

发表于 2018-12-14 11:53 ? 449次阅读
2018TowerJazz全球技术研讨会美国站的...

北斗全球信号射频基带一体化集成芯片第二阶段项目测...

深圳华大北斗科技有限公司前身是世界500强企业中国电子信息产业集团有限公司(CEC)全资控股子公司,...

发表于 2018-12-14 11:53 ? 4208次阅读
北斗全球信号射频基带一体化集成芯片第二阶段项目测...

Ku波段高速宽带射频通信系统利用波束赋形技术

为了降低系统整体轮廓,天线部分采用均匀线阵形式的微带天线,可利用阵列波束赋形技术,实现高定向性、宽覆...

发表于 2018-12-14 16:26 ? 272次阅读
Ku波段高速宽带射频通信系统利用波束赋形技术

手机天线材料LCP有什么神奇之处

LCP被苹果公司看中,并率先应用在iPhone8及iPhoneX上的天线材料是何许物也,又有什么“神...

发表于 2018-12-14 11:06 ? 923次阅读
手机天线材料LCP有什么神奇之处

手机里的天线去哪里了?

今天跟大家聊一个“小东东”,那就是天线。手机必须要有天线。

发表于 2018-12-14 14:18 ? 807次阅读
手机里的天线去哪里了?

SiC和GaN系统设计工程师不再迷茫

在现实世界中,没有理想的开关特性。但基于新材料、拥有超低开关损耗的多种宽禁带器件正在出现,既能实现低...

发表于 2018-12-14 11:21 ? 1343次阅读
SiC和GaN系统设计工程师不再迷茫

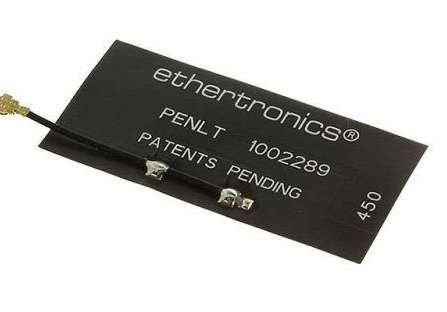

Ethertronics 1002289天线能够...
